一、沙盘整体简介

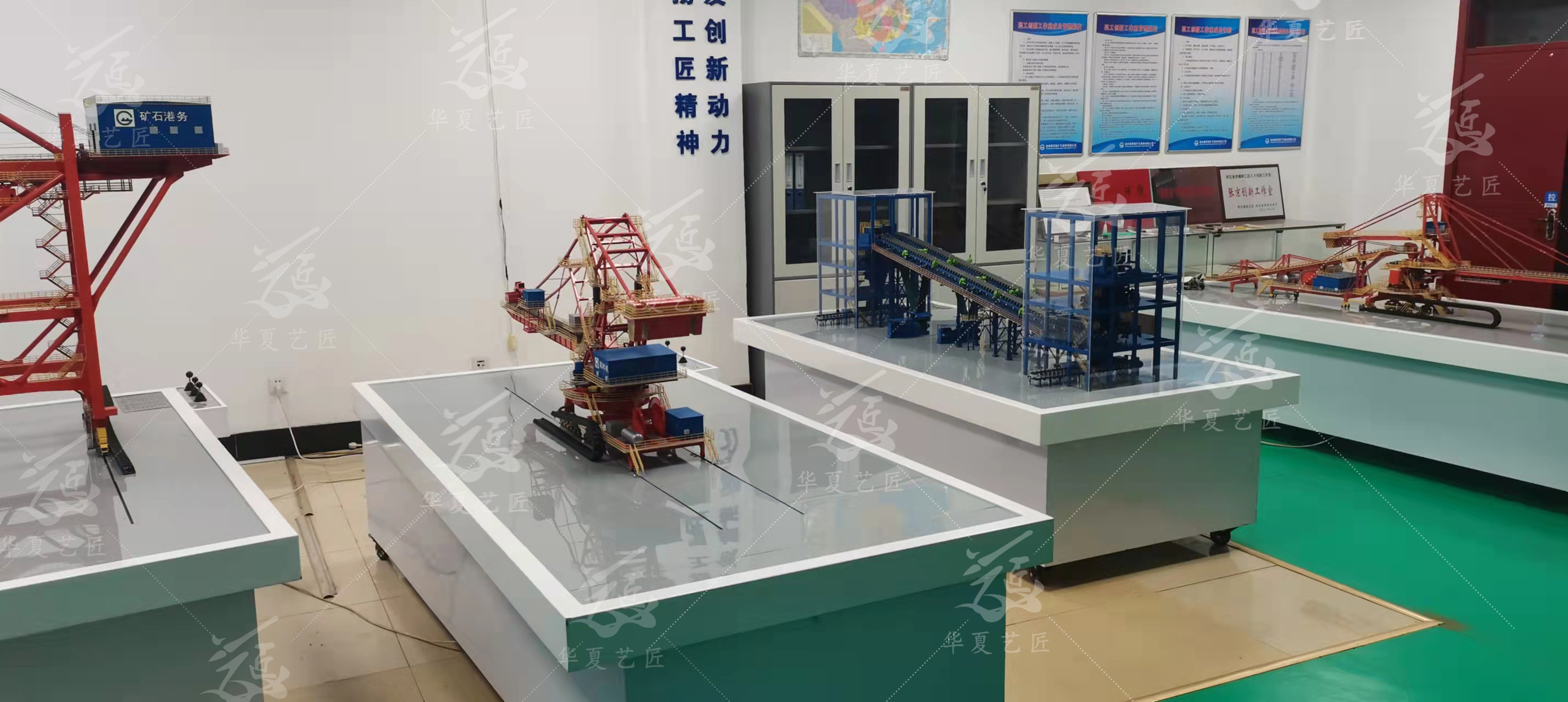

本微缩仿真沙盘依托现代化专业化矿石散货码头实景进行等比例精细化复刻，聚焦干散货海陆联运核心作业场景，集中展示港口前沿卸料、堆场存储、物料转运、货物外运全流程关键重型港机装备。沙盘完整还原桥式抓斗卸船机、斗轮堆取料机、装船机三大核心主力设备，严格遵循真机外观结构、色彩涂装、机械布局、轨道系统进行工艺制作。

沙盘以实体模型具象化展现矿石码头物流运行逻辑，打破大型港口工程难以实地观摩的壁垒。既可作为企业展厅成果展示载体，呈现港口装备、物流工程建设实力；也可作为实训教学教具，用于港口物流、工程机械、航运管理专业学习；同时具备行业科普价值，直观诠释现代智慧散货港口的作业模式、工艺流程与装备协同体系。整套模型细节考究，桁架钢结构、操作驾驶室、行走轨道、抓斗机构、皮带输送廊道、安全防护平台、扶梯管线等构造均高度还原实景设备。

二、沙盘核心设备专项详解

1. 桥式抓斗卸船机（沙盘中央红色主体设备）

桥式抓斗卸船机是矿石码头前沿核心接卸装备，承担远洋散货船舶卸料任务，是海陆物流链路的第一道关键节点，主要用于铁矿石、煤炭、砂石等大宗干散货的卸船作业。

设备依靠可升降抓斗深入船舱抓取物料，通过大车行走机构沿码头轨道移动，适配不同舱位卸料；抓取的物料经设备内部落料系统转接至后方皮带输送机，输送至后方堆场。

模型精准还原整机钢桁架主体结构、悬臂、起升开闭抓斗、电气操作驾驶室、行走轨道、检修平台、安全护栏、外部爬梯，同时还原港口 “矿石港务” 实景标识涂装，高度还原真实港口运营设备风貌。

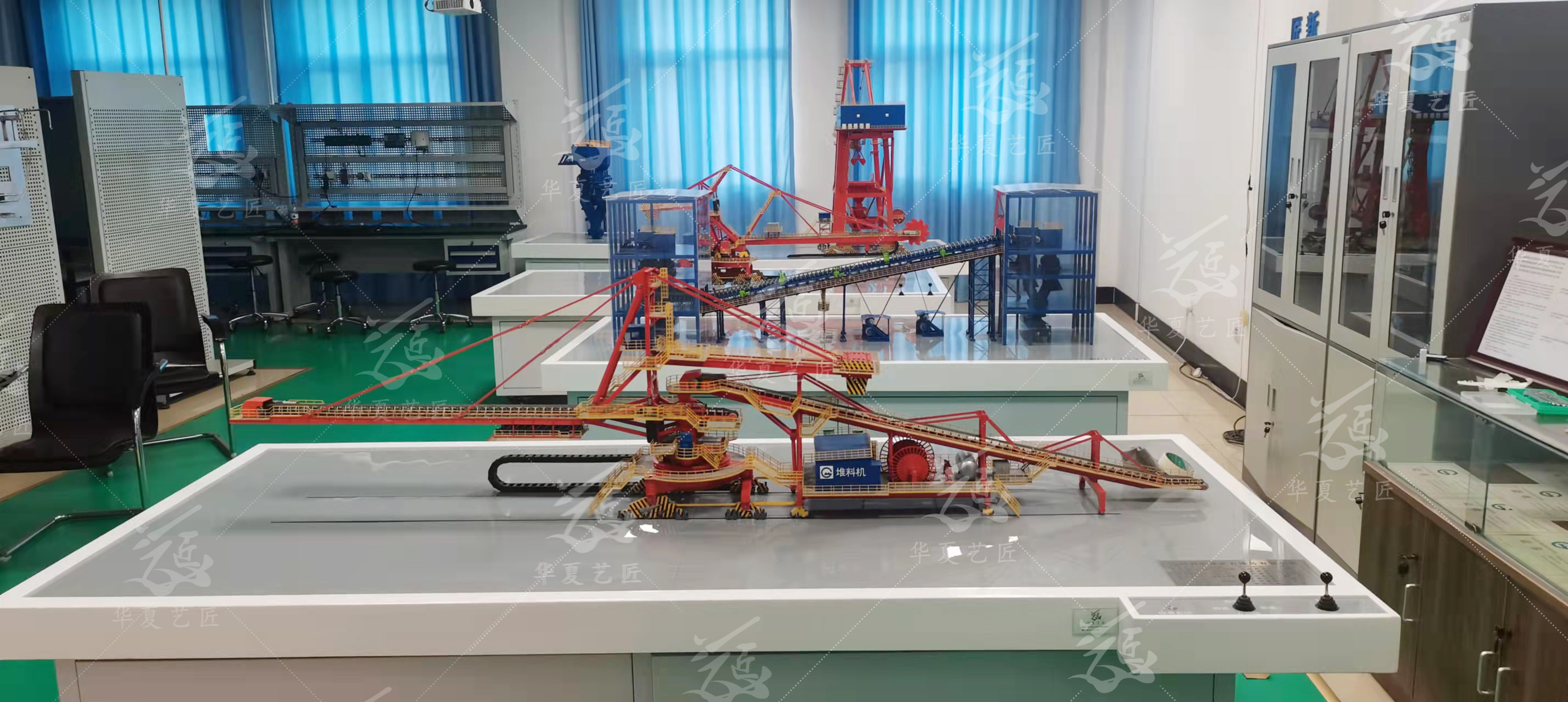

2. 斗轮堆取料机（沙盘右侧设备）

斗轮堆取料机是港区堆场的枢纽转运装备，兼具堆料、取料双重功能，维系堆场物料调度流转。

堆料工况：接收卸船机经由皮带输送而来的矿石物料，将物料均匀堆放在堆场形成料堆；

取料工况：依靠前端斗轮机构切削抓取堆场存量物料，通过机身皮带系统向外输送，供给装船系统或者装车外运系统。

设备配备回转机构、行走机构、俯仰悬臂，能够在堆场范围内大范围灵活作业。模型完整复刻前端斗轮装置、伸缩悬臂、回转支撑底座、行走轮组、设备机房、检修通道等核心构件，清晰展现堆场物料仓储与转运工艺。

3. 装船机（沙盘左侧设备）

装船机作为货物外运终端装备，承接堆场输送过来的散货物料，将矿石、煤炭等物料装载至内河驳船、近海运输船舶，实现货物二次水运外运。

与卸船机形成功能互补：卸船机实现 “海进陆”，装船机实现 “陆转海”，构建起大船进口、小船分拨的江海联运模式。模型还原伸缩卸料悬臂、行走底座、输送廊道、支撑框架等关键结构，完整闭环码头物流链条。

三、完整作业工艺流程说明

整套沙盘模型还原真实矿石码头标准化物流作业闭环：

远洋大型散货运输船舶停靠码头前沿→桥式抓斗卸船机沿码头轨道对位，抓斗抓取船舱内矿石，完成卸船作业→物料通过地下 / 架空皮带输送系统持续向后输送→输送物料进入堆场区域，由斗轮堆取料机将物料堆存至料场；当需要物料外运时，斗轮堆取料机启动取料模式，抓取堆场矿石→物料再次经由皮带廊道输送至装船机→装船机将物料装载至中小型运输船舶，完成货物分拨外运。

整套流程实现 “远洋船舶卸货 — 堆场仓储缓存 — 内河船舶转运” 完整干散货江海联运链路，清晰体现多设备协同作业逻辑。

四、沙盘应用价值

企业展厅展示

微缩浓缩大型矿石码头工程场景，直观展示港口物流系统、重型装卸装备集成方案，适用于面向客户、参观团队进行工程方案讲解，展现港口工程、装备设计、物流规划综合能力。

专业实训教学

将抽象的港口物流工艺、港机构造、物料流转线路实体可视化。方便院校、企业培训人员理解各类港机功能区别、作业配合模式、码头整体布局，降低重型港口工艺的学习门槛。

行业科普交流

面向访客普及大宗散货航运、港口机械、海陆联运相关知识，展现现代重载工程机械、智慧绿色港口建设发展成果。

方案推演参考

依托实体模型可直观讲解码头布局优化、装卸流程规划、设备调度方案，为港口规划、新码头方案研讨提供可视化载体。

五、配套展板精简简介

本沙盘为专业化矿石散货码头装卸装备仿真模型，实景复刻桥式抓斗卸船机、斗轮堆取料机、装船机三大核心港口重型机械。沙盘完整还原大宗矿石从远洋船舶卸船、堆场堆存、物料调度到内河船舶装船外运的全流程江海联运作业体系。

模型严格参照真机结构比例制作，精细还原钢结构桁架、操作机房、行走轨道、抓斗、斗轮、输送廊道等零部件，还原港口实景涂装标识。

沙盘把庞大复杂的港口物流系统微缩呈现，清晰展示各港机之间协同作业关系。可用于企业展厅成果展示、港口物流专业实训教学、行业科普交流，直观诠释现代化干散货智慧港口的运营模式与重载装备体系。
