一、仿真模型展品详情

模型制作工艺

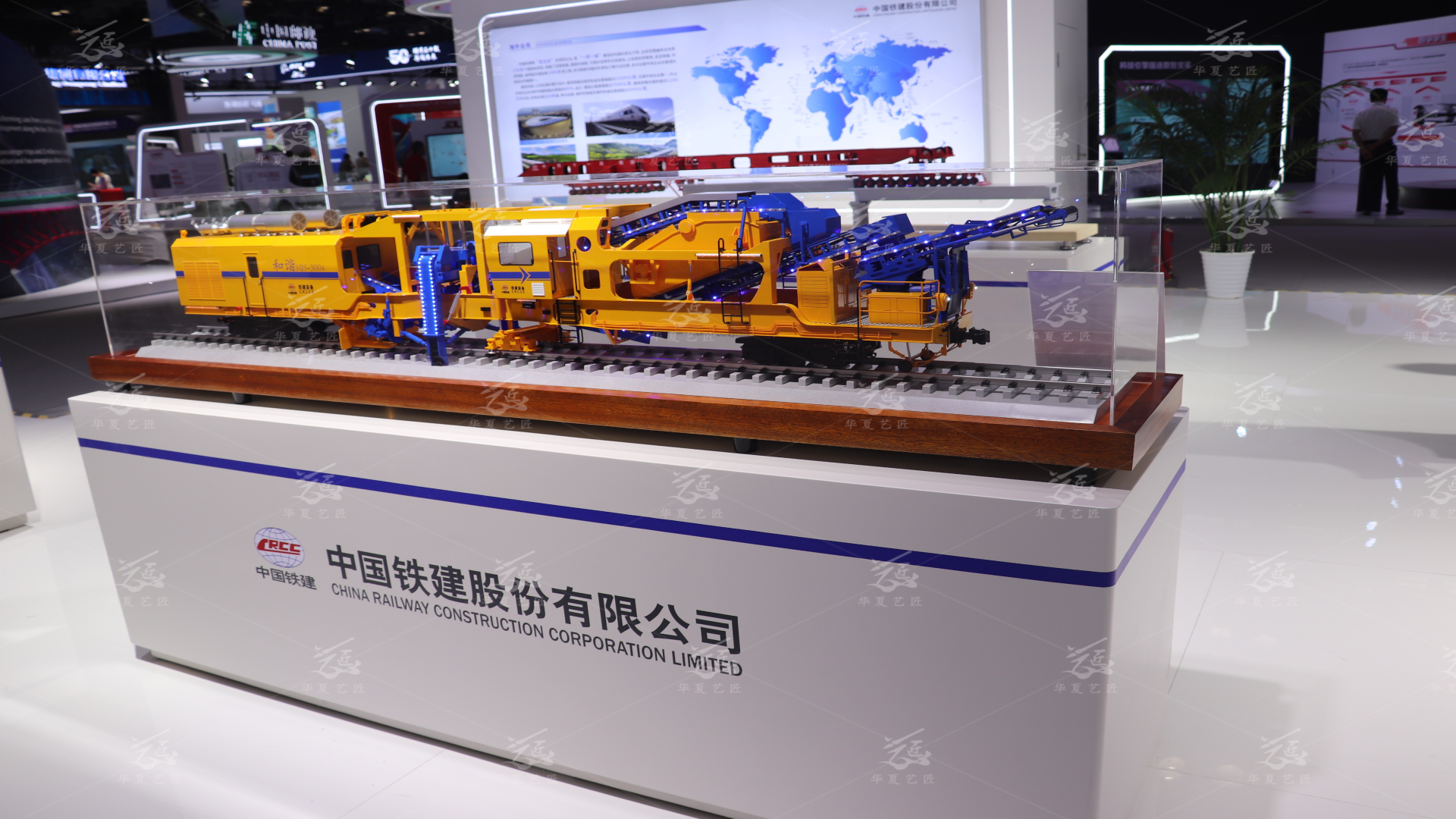

模型采用高精度缩比制作，严格对标实车三维数据进行结构还原。主体壳体、车架、挖掘斗轮、输送皮带架、筛分箱体、走行轮对等全部独立开模，精细还原设备上的螺栓、扶手、管线、操作窗、散热格栅等细节。车身采用中国铁建标志性工程黄为主色调，搭配蓝色装饰线条，车身印刷 “和谐 SQS-300K”“铁建装备 CRCC” 等标识文字，字体、位置与实车保持一致。

模型内置 LED 灯光系统，在斗轮挖掘机构、侧面作业臂等区域布置蓝色灯带，点亮之后强化机械作业氛围感，模拟设备作业时的状态效果。模型下部铺设仿真钢轨与轨枕，还原真实轨道环境；轨道底座采用实木垫板承托，外部加装高透亚克力防尘罩，既保护模型不受磕碰灰尘影响，又不遮挡观众观察机械细节。下方独立展台为白色哑光板材，搭配蓝色装饰线条，正面印刷中国铁建 LOGO 以及中英文企业名称，整体展台大气规整，适配大型展会、展厅的陈列展示需求。

模型还原的核心结构

动力操作车厢：还原驾驶室、动力舱、散热系统、电气控制舱，是整车动力、操控核心；

侧切挖掘斗轮机构：道岔区域专用侧向挖掘装置，也是这款设备区别于普通清筛车的标志性结构；

多级物料输送系统：模拟挖掘出土、污土转运、洁净道砟回送的输送皮带结构；

振动筛分机构：模拟道砟筛分模块，分离干净道砟与泥沙、碎石等污染物；

走行部：还原铁路轮对、转向架结构，满足整车在轨道上行驶作业。

二、原型设备：和谐 SQS-300K 侧切式清筛车介绍

SQS-300K 侧切式清筛车，由中国铁建高新装备自主研发设计，拥有完整自主知识产权，是面向复杂道岔区段的大型铁路养路机械。普通清筛设备难以进入道岔复杂空间作业，而 SQS-300K 采用侧切式作业方案，专门针对单开道岔、复式交分道岔、交叉渡线等结构复杂的道岔地段开展道床清筛施工。

核心工作原理

设备行驶至病害道床位置，侧向挖掘斗轮切入道岔枕底，把板结、混有泥浆的旧道砟挖掘取出；通过连续输送皮带将挖掘出来的道砟输送至车载振动筛分系统，振动筛将合格的洁净道砟和泥沙、废土进行分离。筛分后的优质道砟，通过回填输送机构重新铺回道床，恢复道床颗粒间隙与弹性；筛选出来的污泥、废石等废料，则通过污土输送臂向外排出，转运至配套渣土运输车辆。整套作业流程一次性完成挖掘、筛分、回填、排废，同步可配合线路起拨道作业，校正轨道几何尺寸。

设备性能与应用价值

该设备作业能力可达每小时清筛 300 立方米道床，机械化作业替代传统人工清筛，作业效率数十倍提升，大幅缩短铁路线路天窗施工时间，降低线路停运带来的运营压力。道床经过清筛之后，可以有效消除道床翻浆、板结、下沉等病害，恢复道床排水能力与弹性支撑能力，减少钢轨磨损，保障列车运行平稳安全。产品广泛应用于普速铁路、客货共线铁路、重载铁路以及部分城际铁路的道岔养护维修，是铁路工务保障体系中不可或缺的核心重型装备，打破了国外同类设备的技术垄断。

三、展品应用价值

展会展示价值

将体量庞大、现场难以近距离观察的重型养路机械浓缩为展台展品，参会嘉宾可近距离观摩设备内部机械构造，直观了解道岔清筛作业原理，可视化展示中国铁建在轨道交通养护装备领域的研发成果与工程实力，提升品牌形象。

科普宣教价值

大众通常关注高铁列车本身，对轨道背后的养护装备了解较少。该微缩模型可以作为科普载体，讲解铁路线路养护知识，让参观者理解 “轨道也需要定期体检与维修”，普及铁路工务知识，适合企业展厅、科普展馆、校园研学展示。

技术交流价值

在行业技术交流会、装备博览会上，该模型可作为技术讲解载体，方便技术人员、客户快速理解 SQS-300K 侧切清筛的结构优势，作为商务洽谈、技术汇报的实物辅助展品。
