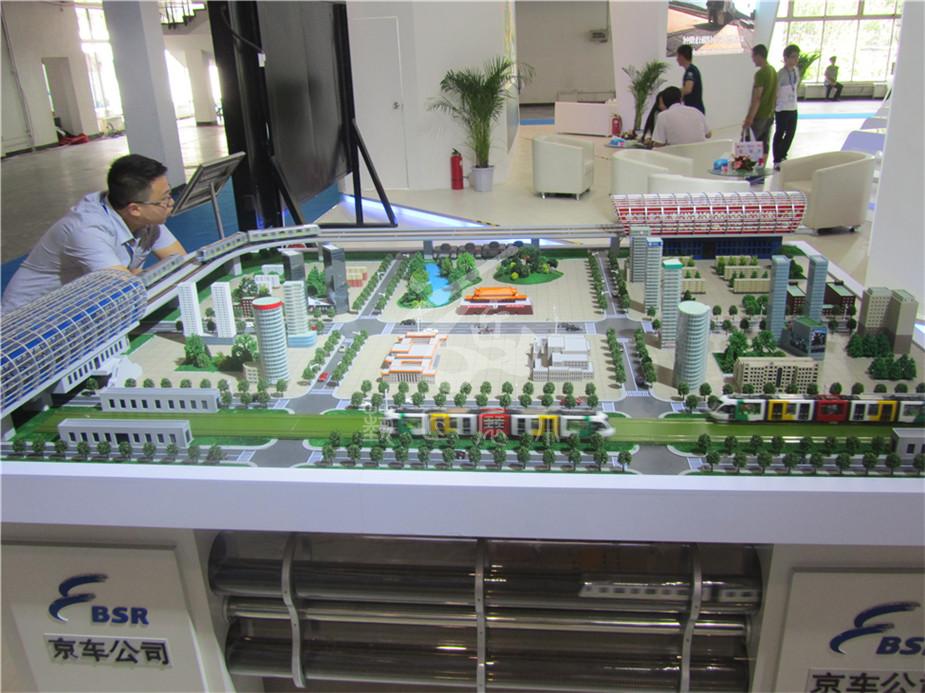

三维立体轨道交通教学模型

时间: 2018-01-08   浏览:3221

一、设计要求
转向架实训设备按照实物转向架进行1:2高仿制作,包含转向架构架、轮对轴箱装置、齿轮箱、二系悬挂装置、牵引装置、基础制动装置等,放置金属支架上,转向架下部配备支撑柱,满足对转向架结构及原理的教学。
二、设备组成
设备包含转向架支撑底座、H型构架、轮对组成、轴箱装置、一系悬挂、二系悬挂、驱动系统、牵引装置、抗侧滚装置、基础制动装置、空气管路、转向架布线及转向架支架等组成。
三、参数说明
(1)规格:比例1:2,转向架尺寸为:长*宽*高=1700mm*1100mm*500mm;
(2)材质:主要采用全钢制作;
(3)外观及颜色:按照实物进行配色,颜色、外观与实物地铁动车转向架一致;。
四、实训功能
(1)满足经常拆装的需求,转向架尺寸测量;
(2)可演示刹车制动功能;
(3)表面去毛刺、锐角,光泽度、光滑度应与转向架一致。强度满足教学要求;
(4)能正确展示转向架组成及各个部件的外观和结构,能够进行转向架结构及工作原理的实训;
(5)风管走向及布置与真实保持一致,能够展示转向架风路走向及工作原理;

五、转向架结构组成
(1)构架
转向架构架由两根侧梁和横梁焊接而成的“H”型结构,采用钢板压型焊接而成,耐腐蚀性强。
(2)轮对组成
车轮采用整体轮,车轮为直辐板带制动盘结构。
(3)轴箱装置
轴箱体采用铸钢箱体,底部设计有支撑平面,可实现不落轮镟削。
轴箱轴承采用成熟可靠的自密封结构整体式滚子轴承。
(4)一系悬挂
一系悬挂装置采用转臂结构,由钢圆弹簧、橡胶垫、转臂橡胶关节和一系垂向油压减振器等主要部件组成。一系悬挂的纵向和横向刚度主要由转臂橡胶关节提供,垂向刚度主要由钢圆弹簧提供。
(5)二系悬挂
二系悬挂装置采用空气弹簧,空气弹簧为高柔性的大曲囊空气弹簧,具有较低垂向刚度和横向刚度,能适应大的横向位移,空气弹簧下部设有紧急橡胶弹簧。
(6)驱动系统
驱动系统包括交流牵引电机、齿轮箱、齿轮箱吊杆和联轴节等。电机弹性悬挂在构架上,齿轮箱的一端支撑在车轴上,另一端由吊杆吊挂在构架上,在齿轮箱的防脱孔处穿过一根防落销,以防止齿轮箱掉落。
牵引电机(三相电机380V 1000W)连接齿轮箱带动轮对转动及旋转。
