铁水联运仿真实训沙盘模型1:50制作方案
一、项目概述
本方案针对职业院校物流管理、交通运输、港口航运等专业实训教学需求，定制1:50标准比例铁水联运仿真实训沙盘。沙盘完整还原内陆铁路货场、内河港口码头、水陆转运衔接区、仓储堆场、配套办公及辅助设施，精准复刻铁水联运全流程作业场景，涵盖货物集疏、铁路装卸、港口堆存、船舶装卸、通关调度、多式联运交接等核心实训环节。
沙盘以“实景还原、实训适配、操作可控、细节标准”为核心原则，严格遵循1:50比例尺寸换算，兼顾地理地貌真实性、设备设施规范性、教学实操性，可满足课程实训、技能竞赛、教学演示、校企展示等多重使用场景，助力学生掌握铁水联运作业流程、场站布局规范及多式联运调度逻辑。
二、核心技术参数（1:50标准）
2.1 比例规范
整体严格采用1:50固定比例尺，水平、垂直比例统一，无缩放偏差；实景50m实物对应沙盘1m，所有建筑、设备、道路、轨道、水域、堆场尺寸精准换算，符合物流实训沙盘行业制作标准。
2.2 沙盘整体尺寸
适配常规实训教室摆放空间，定制标准外框尺寸：长4000mm×宽2000mm×高750mm（含沙盘底座），有效作业展示区域尺寸：3900mm×1900mm，底座采用加固承重结构，适配长期实训操作、设备摆放及多人围观教学。
2.3 基础硬件参数
- 底盘材质：加厚铝合金框架+高密度PVC基板，防潮、防变形、承重性强，适配长期教学使用
- 展示方式：静态实景还原+动态可操作模块，支持手动模拟货物转运、车辆调度、堆场作业
- 适配实训：支持铁水联运流程推演、岗位模拟、流程纠错、方案设计、技能考核等实训项目
- 使用寿命：正常教学使用场景下，整体使用寿命≥8年，易损模块可单独更换
三、沙盘整体分区布局设计
结合真实铁水联运场站布局逻辑，沙盘整体划分为六大核心功能区，各区域衔接流畅、动线清晰，完全复刻真实作业场景，适配全流程实训教学。
3.1 铁路货运作业区（左侧区域）
严格按1:50比例还原标准化铁路货场，核心包含：双线货运铁路轨道、铁路站台、集装箱装卸龙门吊、火车货运车厢、铁路货场堆场、轨道信号灯、铁路防护栏、调度岗亭等设施。完整呈现铁路货物到达、编组、装卸、暂存、发车全流程，还原铁路货运作业规范。
3.2 铁水转运衔接区（中部核心区）
3.3 内河港口作业区（右侧区域）

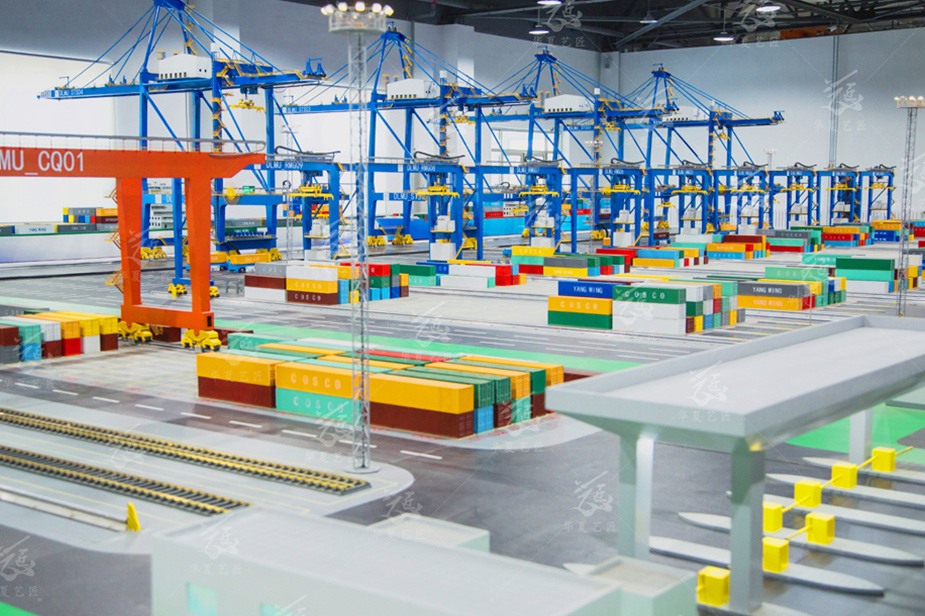

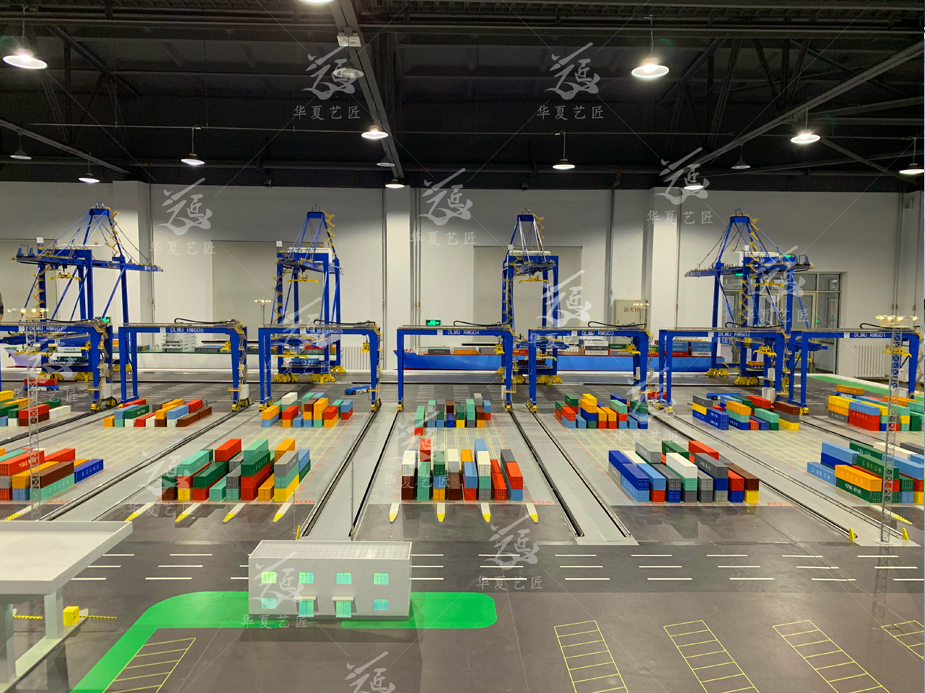

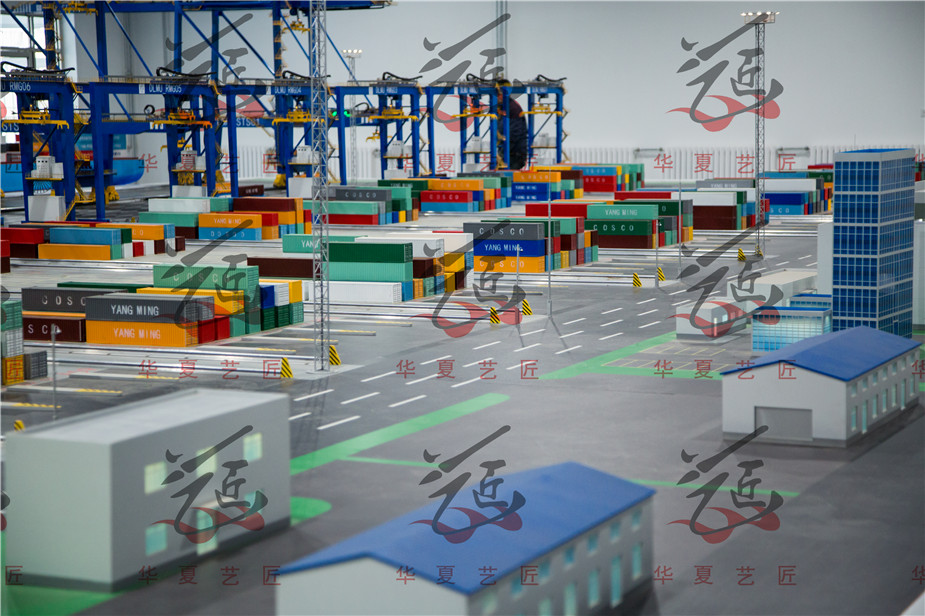

1:50仿真还原内河通用港口码头，包含码头泊位、装卸门机、岸桥设备、内河货运船舶、港口集装箱堆场、散货堆放区、码头作业通道、水域仿真水系。完整模拟船舶靠泊、货物装卸、水上运输、港口堆存等码头作业流程。
3.4 仓储配套区（后侧区域）
搭建标准化联运仓储模块，包含标准化立体仓库、平面仓储库房、出入库通道、仓储货架、托盘模型、物资暂存区，适配联运货物仓储、分拣、暂存、出入库实训教学，完善多式联运全链条场景。
3.5 办公调度管控区（前侧边角）
仿真还原场站调度中心、监控室、办公综合楼、安检通道、停车场、公示标识牌等配套设施，模拟联运调度指挥、信息对接、安全检查、岗位值守等管理流程，覆盖运营管理类实训内容。
3.6 辅助景观与标识系统（全域配套）
按比例制作道路标线、区域标识、安全警示标识、交通信号灯、绿化植被、防护设施、水系仿真效果，所有标识文字清晰规范，区域划分明确，高度还原真实场站作业环境。
四、核心模块1:50比例尺寸换算标准
所有设施严格按照实景尺寸1:50缩放，核心设施尺寸规范如下，确保沙盘专业性与实训准确性：
设施名称 | 实景标准尺寸 | 沙盘1:50缩放尺寸 |
|---|
标准集装箱（20尺） | 6.06m×2.44m×2.6m | 121mm×49mm×52mm |
货运火车车厢 | 15m×3m×4m | 300mm×60mm×80mm |
内河货运船舶 | 30m×8m×3m | 600mm×160mm×60mm |
集装箱龙门吊 | 12m跨距、8m高度 | 240mm跨距、160mm高度 |
转运货车 | 10m×2.5m×3m | 200mm×50mm×60mm |
铁路轨道间距 | 1.435m（标准轨距） | 28.7mm |
码头作业通道 | 6m | 120mm |
五、材料选型与制作工艺
5.1 主体基底材料
- 外框底座：加厚铝合金方管框架，防锈防腐，承重稳固，表面静电喷塑，耐磨耐刮，适配长期教学磕碰使用
- 沙盘基板：10mm高密度PVC板，防水防潮、不变形、平整度高，杜绝受潮翘边、开裂问题
- 地面路面：ABS板材+仿真地坪漆，纹理逼真，道路标线丝网印刷，清晰耐磨，不脱落褪色
5.2 设施设备材料
- 建筑库房、岗亭：ABS板激光切割拼接+3D打印精细构件，棱角规整，结构牢固，细节精致
- 集装箱、车辆、船舶：高精度3D打印+ABS注塑成型，上色均匀，比例精准，可移动、可拆装
- 起重设备（龙门吊、门机）：金属骨架+ABS精细配件，可手动模拟起降、移动作业，满足实训操作需求
- 铁路轨道：仿真合金轨道，轨距精准，贴合真实铁路标准，适配火车模型平稳行驶
5.3 景观与辅助材料
- 水域：仿真湖水蓝环氧树脂浇筑，镜面效果，平整通透，无气泡、不褪色，高度还原港口水系
- 绿化：仿真草皮、精细模型绿植，层次分明，贴合场站绿化布局
- 标识系统：UV高清打印标识牌、警示标线、文字标注，清晰规范，防水耐磨
5.4 核心制作工艺
采用“CAD精准放样→激光精切→3D高精度打印→模块化拼接→分层上色→细节打磨→整体调试”标准化工艺，全程把控1:50比例精度，所有部件对称规整、衔接紧密，无明显拼接缝隙，色彩贴合真实工业场站色调，整体质感统一、专业美观。
六、分步制作流程
6.1 前期筹备阶段（3天）
梳理铁水联运场站标准图纸、作业流程规范，完成1:50全域尺寸换算；绘制沙盘平面布局CAD图纸、分区效果图；确认实训教学需求，优化功能分区与操作模块，敲定最终方案。
6.2 基底制作阶段（2天）
制作铝合金承重底座，裁剪固定PVC基板；校准基板平整度，绘制全域分区标线、轨道、道路、水域轮廓，完成基底基础处理。
6.3 分区构件制作阶段（8天）
按分区依次制作铁路设施、港口设备、建筑库房、转运车辆、集装箱、水系景观等所有模块；严格对照1:50比例校准每一项构件尺寸，完成单体构件打磨、上色、组装。
6.4 整体拼接布局阶段（4天）
按照CAD布局图，依次安装固定各功能区模块，校准轨道、道路、泊位、堆场位置；调试可动设备（龙门吊、车辆）操作灵活性，优化区域衔接动线，确保作业流程顺畅。
6.5 细节完善与标识安装阶段（2天）
铺设仿真绿化、完善地坪标线；安装所有标识标牌、警示设施、岗位标识；细化水系、路面、建筑细节，修复拼接瑕疵，统一整体色调。
6.6 调试验收阶段（1天）
全域比例复核、设备操作调试、流程模拟测试；清理沙盘整体卫生，完善配套说明书、实训指导资料，完成交付验收。
整体制作周期：20个工作日
七、实训教学功能设计
沙盘聚焦职业院校实训核心需求，摒弃单纯展示功能，强化实操教学属性，支持六大核心实训项目：
- 场站布局认知实训：掌握铁水联运各功能区布局逻辑、设备功能、行业标准规范
- 全流程作业推演实训：模拟货物铁路发运、到站装卸、场内转运、港口堆存、船舶装运全流程
- 岗位模拟实训：模拟调度员、装卸员、仓储管理员、转运司机、港口操作员等岗位作业内容
- 联运方案设计实训：学生自主规划货物转运路线、堆场堆放方案、车船调度方案
- 流程纠错与优化实训：针对不合理布局、错误作业流程进行排查与优化
- 技能竞赛实训：适配物流技能大赛铁水联运赛项场景模拟、实操训练
八、验收标准
8.1 比例精度标准
所有构件、区域尺寸严格遵循1:50比例，尺寸误差≤±1mm；轨道轨距、道路宽度、泊位尺寸、建筑高度无偏差，符合行业标准。
8.2 工艺质量标准
整体拼接平整牢固，无翘边、开裂、松动、掉漆问题；可动设备操作灵活、无卡顿；标识清晰、标线规整；水系、路面、景观质感逼真，无明显瑕疵。
8.3 功能达标标准
各功能分区清晰，作业动线流畅，可完整模拟铁水联运全流程实训；所有设备模型还原真实作业功能，满足日常教学、实训、竞赛需求。
8.4 耐用性标准
整体结构稳固，耐磨、防潮、防锈、防褪色，适配长期高频次教学使用，易损模块可独立更换，维护便捷。
