一）模型核心定位

这是一套1:XX 比例的港口自动化码头全流程动态仿真教学模型，以真实智慧港口为蓝本，完整复刻了集装箱从船舶靠泊、岸桥装卸、场桥堆存到集卡转运的全作业环节，兼具教学演示、流程实训与科研验证三大功能，是港口物流、智能航运相关专业的核心实训载体。

（二）核心组成模块详解

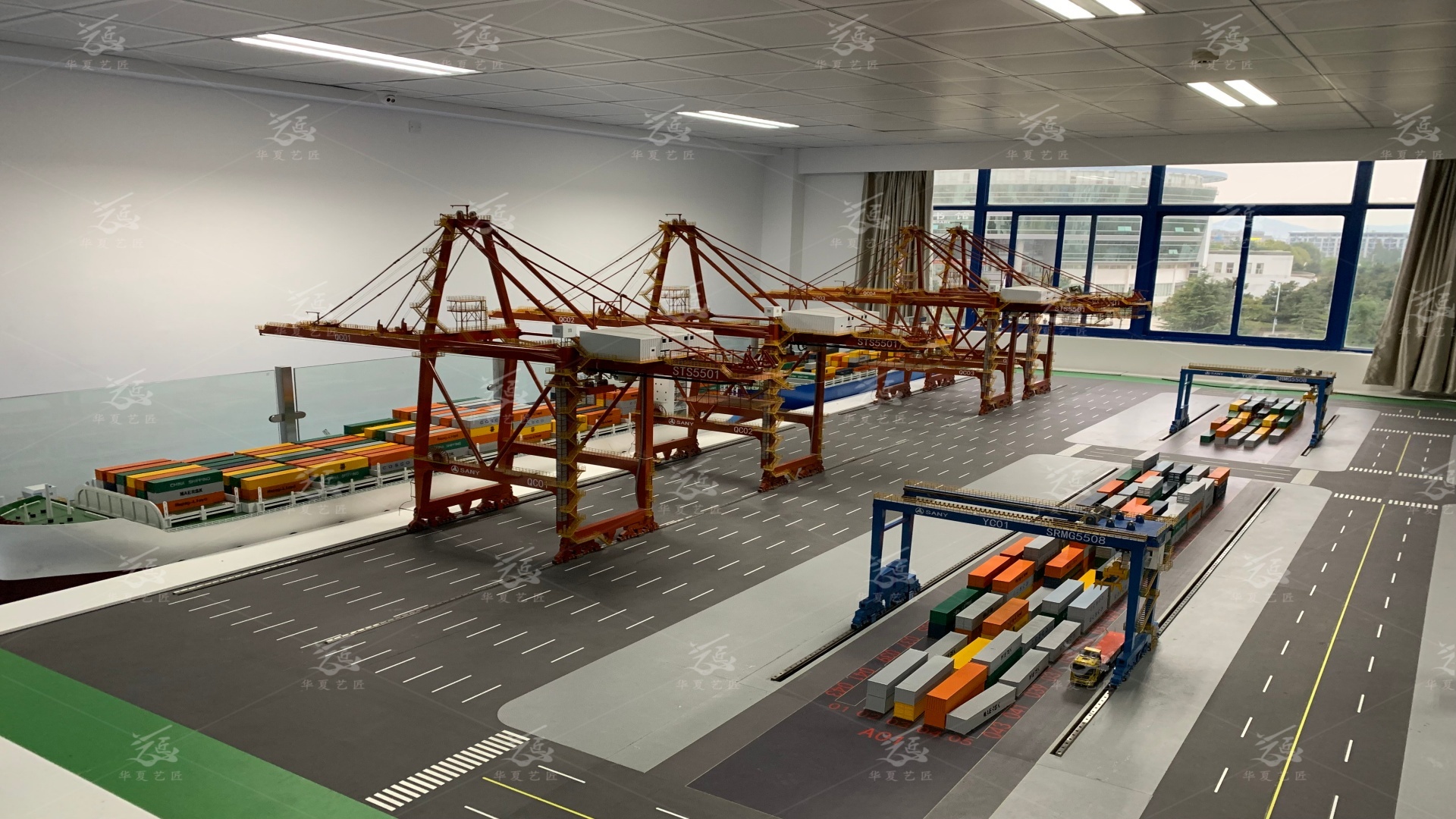

1. 岸桥作业区（模型中橙色大型起重机）

设备还原：按比例复刻 4 台岸边集装箱起重机（岸桥），还原了起升机构、小车行走机构、大车行走机构的核心结构，可通过 PLC 控制实现模拟装卸作业。

功能演示：模拟岸桥从集装箱船（背景岸线处）抓取集装箱，通过小车行走、起升下降，将集装箱精准放置到岸桥下方的集卡上，还原真实港口的船舶 - 码头装卸流程。

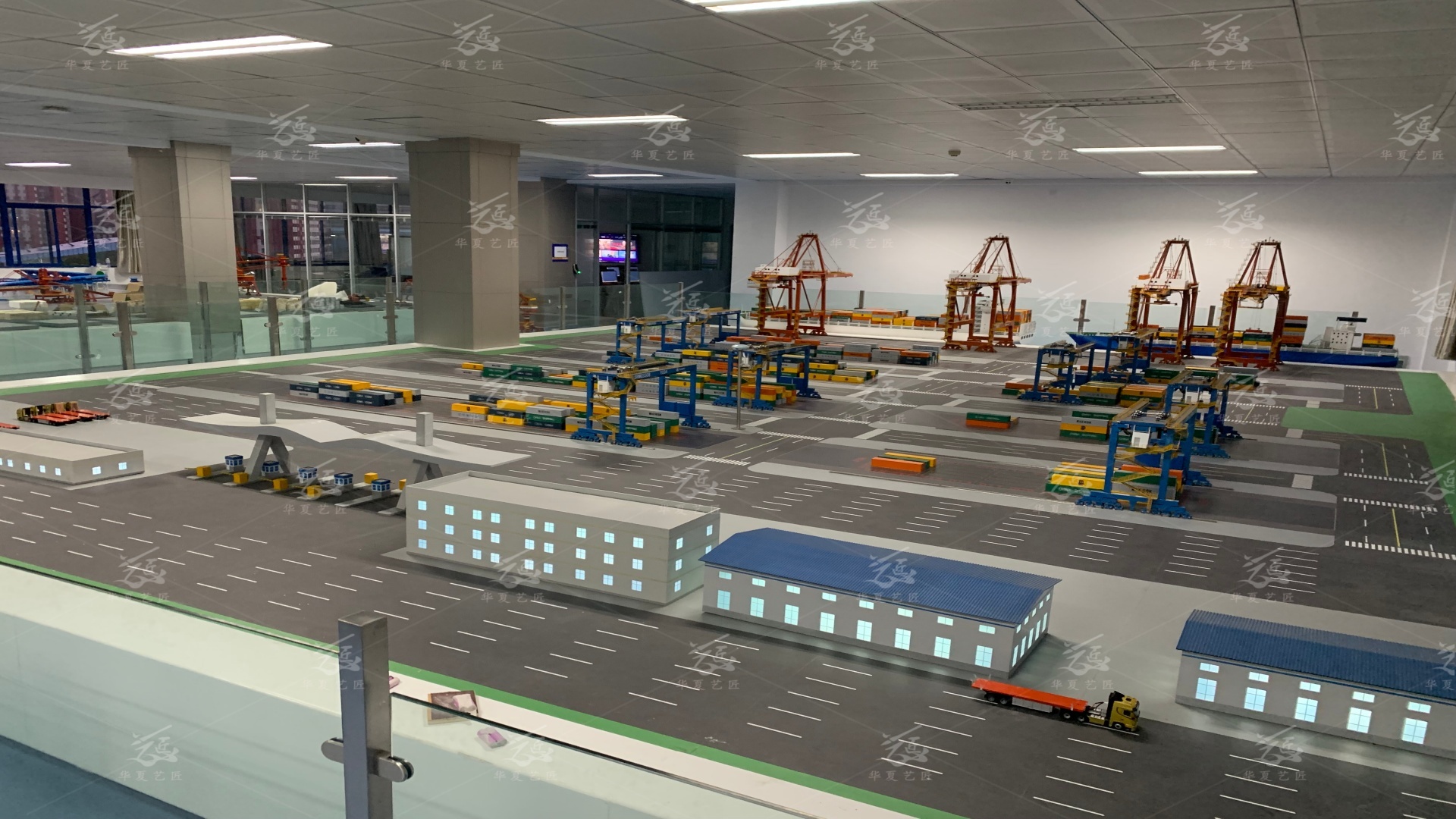

2. 集装箱堆场作业区（模型中蓝色龙门吊 + 彩色集装箱）

设备还原：配置多台轨道式 / 轮胎式集装箱龙门起重机（场桥），可沿预设轨道 / 路径移动，覆盖多排集装箱堆位；堆场布置了不同箱型、不同船公司标识的仿真集装箱，还原真实港口的箱区布局。

功能演示：场桥可实现集装箱的 “堆 - 取” 作业，模拟堆场的箱位管理、堆存调度流程，直观展示港口堆场的作业效率优化逻辑。

3. 水平运输作业区（模型中灰色道路 + 集卡）

场景还原：设置了集卡专用行驶通道、交叉路口、待行区，搭配仿真集装箱半挂车，部分模型可搭载 AGV 无人小车模块，模拟自动化水平运输。

功能演示：集卡 / AGV 可按预设路线在岸桥、场桥、闸口之间转运集装箱，还原港口水平运输的路径规划、交通组织逻辑，直观展示 “岸桥 - 集卡 - 场桥” 的作业衔接。

4. 港口配套设施区（模型中建筑物 + 闸口）

场景还原：复刻了港口办公楼、调度中心、堆场仓库、进出港闸口等建筑，闸口处设置仿真箱号识别、车辆道闸模块，还原港口的管理配套场景。

功能演示：模拟集装箱出港的闸口查验、车辆放行流程，展示港口物流的 “最后一公里” 管理环节。

（三）模型核心功能亮点

软硬件联动，动态可交互

模型搭载 PLC 控制系统与配套教学软件，可通过触摸屏 / 电脑下发作业指令，实现岸桥、场桥、集卡的联动作业，模拟真实港口的调度指令下发与执行流程，打破传统静态模型 “只能看、不能动” 的局限。

流程可视化，教学更直观

完整呈现港口物流的 “船舶靠泊→岸桥卸船→集卡转运→场桥堆存→集卡出港” 全链路，让抽象的港口调度、箱流管理逻辑变得可观察、可拆解，大幅降低教学理解门槛。

多场景模拟，适配实训需求

可模拟不同工况下的港口作业，如高峰作业调度、设备故障应急处置、箱区优化调度等，支持港口物流专业的课程实训、技能竞赛与科研验证。

高还原度复刻，细节专业严谨

集装箱标识、岸桥 / 场桥结构、堆场布局均参考真实港口标准制作，道路标线、建筑细节、设备比例高度还原，兼具教学严谨性与展示观赏性。

（四）模型应用场景

院校教学实训：港口物流、物流管理、智能航运等专业的课堂教学、课程设计、实训操作，帮助学生建立对港口作业流程的系统性认知。

企业员工培训：港口企业新员工岗前培训、调度人员技能提升，模拟真实作业场景，降低现场培训风险与成本。

科普展示交流：港口博物馆、物流展馆的科普展示载体，向公众普及智慧港口、现代物流的知识，传递港口物流的行业价值。
